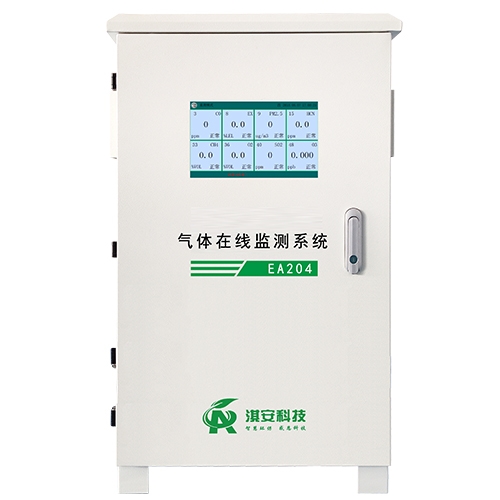

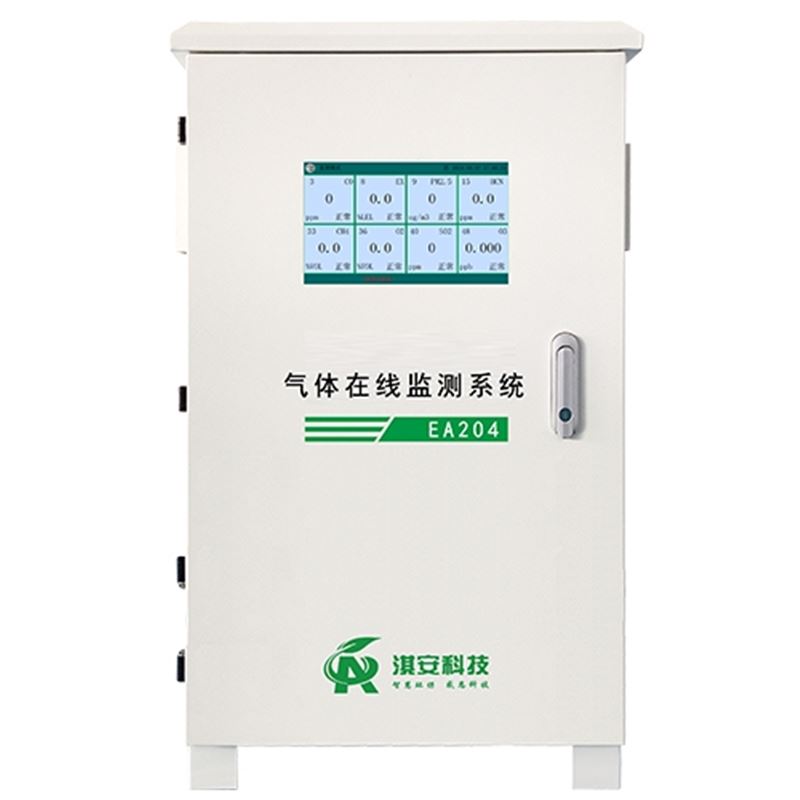

废气VOC气体在线监测系统是一种安装在工业废气排放现场，能够对废气中的挥发性有机物浓度进行连续、实时、自动监测和分析的成套设备系统。它不仅是企业履行环保责任、实现达标排放的关键工具，也是环境监管部门进行有效监管的重要依据。

废气VOC气体在线监测系统是一种安装在工业废气排放现场，能够对废气中的挥发性有机物浓度进行连续、实时、自动监测和分析的成套设备系统。它不仅是企业履行环保责任、实现达标排放的关键工具，也是环境监管部门进行有效监管的重要依据。

核心组成部分

一个典型的废气废气VOC气体在线监测系统通常包括以下几个关键部分：

1. 采样与预处理单元：

o 采样探头：直接插入烟道/管道中，抽取具有代表性的废气样品。通常配备陶瓷或不锈钢滤芯过滤颗粒物。

o 预处理系统：“净化"样品气以适应分析仪器要求。主要功能包括：

§ 精密过滤：去除微小颗粒物。

§ 除湿/干燥：通过冷凝除水（冷肼）或半透膜干燥管（对特定VOC无损）去除水分，防止冷凝水损坏分析仪或影响测量精度。

§ 流量控制：确保稳定的样品气流速。

2. VOC分析单元：

o 这是系统的核心“大脑"，负责对经过预处理的样品气进行定量分析。

o 光离子化检测器 (PID - Photoionization Detector):

§ 原理：使用紫外光源使VOC分子电离，测量离子电流得到浓度。

§ 优势：灵敏度高、响应快、便携性好（常用于便携式）、对常见VOC响应良好。

§ 应用：更适合低浓度、特定范围VOC的监测或筛查。

3. 数据采集与处理单元：

o 工控机/数采仪：负责：

§ 采集分析仪输出的电信号（如浓度数据）。

§ 采集并记录流量、温度、压力、湿度等过程参数。

§ 实时计算污染物排放速率、排放总量。

§ 存储原始数据和分析结果（至少6个月）。

§ 进行数据有效性诊断。

§ （可选）执行系统反吹、校准等控制指令。
