水泥窑一氧化碳在线监测系统是保障水泥生产过程安全、优化燃烧效率、实现节能减排的关键技术装备，主要用于实时监测水泥窑（尤其是回转窑、分解炉等核心设备）内或窑尾废气中的CO浓度，通过数据反馈指导生产调控。

水泥窑一氧化碳在线监测系统是保障水泥生产过程安全、优化燃烧效率、实现节能减排的关键技术装备，主要用于实时监测水泥窑（尤其是回转窑、分解炉等核心设备）内或窑尾废气中的CO浓度，通过数据反馈指导生产调控。

一、系统定义与核心作用

水泥窑CO在线监测系统是基于气体分析技术，对水泥生产过程中窑内燃烧产生的CO浓度进行连续、实时检测的自动化系统。其核心作用包括：

· 燃烧状态诊断：CO是燃料不全燃烧的标志性产物，浓度高低直接反映窑内燃烧效率（如煤与空气配比是否合理）；

· 安全预警：CO浓度过高（通常＞1000 ppm）易引发窑内局部高温、结皮堵塞，甚至CO爆炸风险；

· 优化控制：通过CO浓度反馈，动态调整风量、燃料供给，实现“低氧燃烧"，降低煤耗和NOx排放；

· 环保合规：部分地区环保标准对窑尾废气中CO排放有限值要求，监测数据可作为环保达标依据。

二、系统核心组成

系统通常由采样单元、预处理单元、分析单元、数据处理与控制单元四部分构成，各单元协同实现从气体采集到数据应用的全流程：

1.采样单元

· 功能：从水泥窑关键位置抽取代表性气体样本。

· 关键设计：

o 采样点选择：需避开局部涡流、粉尘堆积区，优先选在回转窑窑尾烟室、分解炉出口等能反映整体燃烧状态的位置；

o 采样探头：采用耐高温（耐受500℃以上）、耐磨材质（如不锈钢+陶瓷内衬），内置过滤器（陶瓷滤芯或金属烧结滤芯）初步除尘。

2.预处理单元

· 功能：去除气体中高浓度粉尘、水分及高温，避免损坏分析仪表，确保检测准确性。

· 核心技术：

o 高温冷却：通过水冷或空冷将采样气体从窑内高温（600-1000℃）降至5-40℃（分析仪表适宜温度）；

o 高效除尘：采用旋风分离器+陶瓷过滤器（过滤精度＞99.9%）去除气体中高浓度水泥生料粉尘（含CaO、SiO₂等）；

o 除湿与除杂：通过冷凝法（收集冷凝水）或干燥剂（如硅胶）去除水分，避免水汽干扰红外分析；同时过滤SO₂、HCl等腐蚀性气体（可选耐腐蚀膜片）。

3.分析单元

· 功能：精确检测CO浓度，是系统核心部件。

· 主流技术：

电化学传感器

4.数据处理与控制单元

· 功能：数据采集、分析、显示、报警及联动控制。

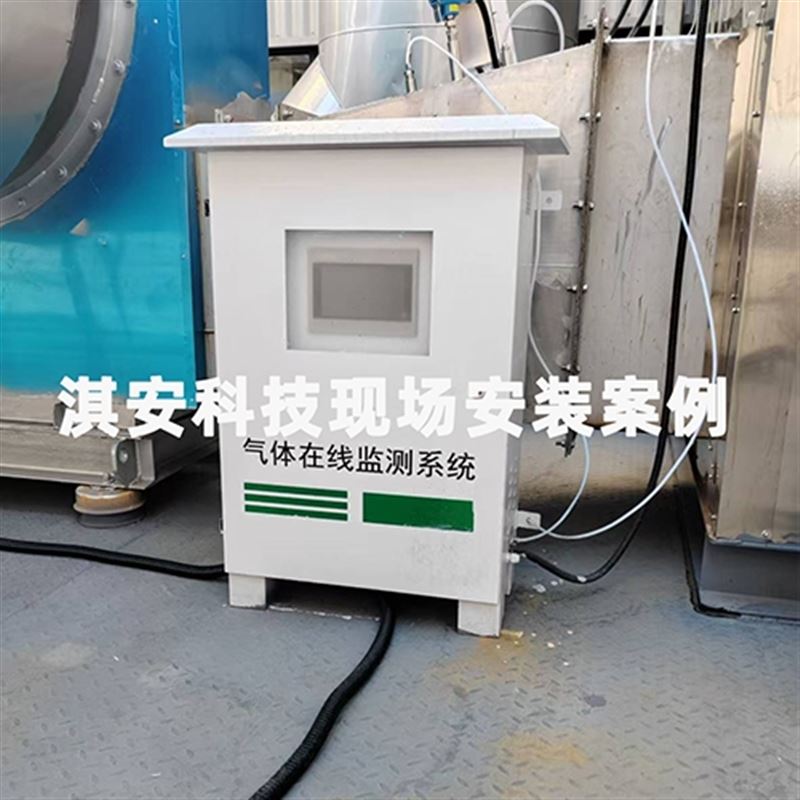

· 组成：包括控制柜（含PLC或数据采集卡）、上位机软件（或接入DCS系统）、报警装置（声光报警、短信推送）。

· 核心能力：实时显示CO浓度曲线（分钟级数据），设定上下限报警阈值（如正常控制80-300 ppm，安全预警＞800 ppm），并可通过模拟量/数字量信号联动窑头/窑尾风机、喂煤系统，实现自动燃烧调节。

三、工作原理

系统整体流程如下：

1. 采样：采样探头插入窑尾烟室或分解炉出口，在抽气泵作用下抽取高温含尘气体；

2. 预处理：气体依次经高温冷却（降至50℃以下）、旋风分离（粗除尘）、陶瓷过滤（精除尘，去除＞1 μm粉尘）、冷凝除湿（去除水分至露点＜5℃），得到洁净、常温、干燥的待分析气体；

3. 分析：洁净气体进入NDIR传感器，红外光源发射4.65 μm波长光，CO分子吸收后光强减弱，传感器将光信号转为电信号，通过内置算法计算CO浓度（单位：ppm或%）；

4. 数据应用：浓度数据经A/D转换后传输至控制柜，实时显示在屏幕或DCS系统，超标时触发报警，同时输出控制信号调整一次风/二次风量、喂煤量，优化燃烧状态。

水泥窑一氧化碳在线监测系统通过“采样-预处理-分析-控制"全流程技术，实现对窑内燃烧状态的实时监控，是水泥生产“安全、高效、低耗、环保"的核心保障。其关键在于解决高温、高粉尘、高湿度环境下的气体采样与分析难题，通过精确数据反馈，最终实现燃烧优化、安全预警与节能减排的多重目标。
